LIGNATUR easy
Le plancher en bois léger pour tous les charpentiers futés!
Facile à manier
Capacité porteuse élevée pour un poids propre faible et une hauteur statique minimum.
9 kg/m maximum.
Montage
Précision d’ajustage avec double assemblage à feuillure.
- Mesurer le premier élément, le mettre en place et visser avec l’appui
- Pousser l’élément suivant sans joint contre le précédent puis visser
- Vissage horizontal des éléments environ tous les 1,5 m (vis Ø 8 mm, l = 260 mm)
Prévoir un joint de décharge pour les largeurs de pose supérieures.
Pour travailler facilement
Découpez proprement les éléments easy à l’aide de simples outils.
Sans pertes
Les restes non porteurs sont installés entre les éléments porteurs, ce qui permet de ménager le budget.
Exemple de pose easy 150 mm, longueur standard 11 m, portée 4,8 m:
- Poser 6 éléments avec une longueur de 4,8 m (largeur de pose 1,2 m)
- Aligner à la file 4 morceaux restants pour former un élément non porteur
- Continuer avec des éléments porteurs
Géométrie LIGNATUR easy
Hauteur 110 mm – Longueur standard 9 m
Hauteur 150 mm – Longueur standard 11 m
Hauteur 190 mm – Longueur standard 13 m
Largeur 200 mm, Dimension de la trame 200 mm

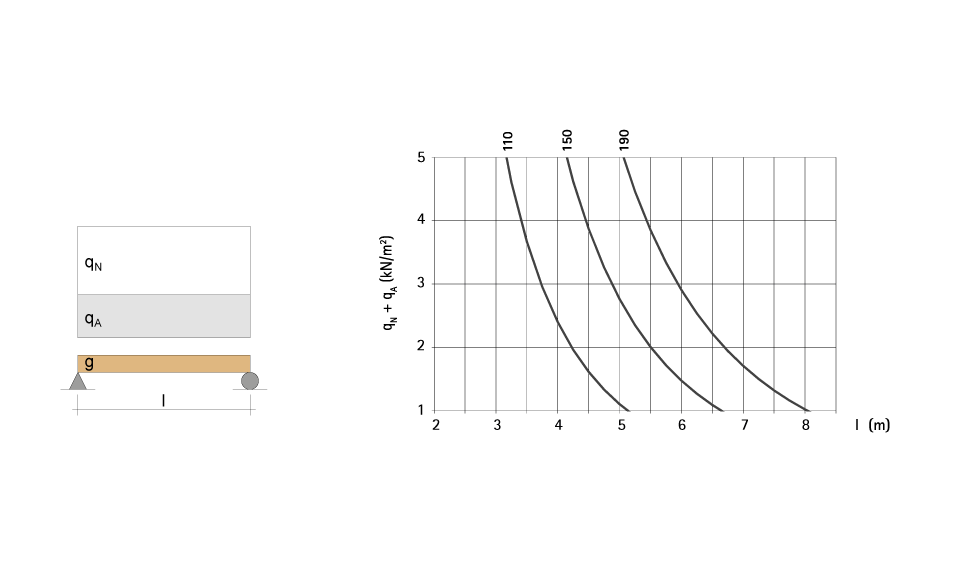

Statique
Déformation w = I/450
- Charge utile qN + Charge permanente qA
- Hauteur élément h
- Portée I
- Poids propre des éléments g intégré dans le graphique
Valeurs caractéristiques des éléments
Les valeurs caractéristiques de résistance et de rigidité du bois débité utilisé correspondent à la classe C24 conformément à l’Eurocode 5.
Pour les éléments easy, une résistance au feu REI 30 a pu être prouvée par des calculs.
An = 69`200 mm2/m1
Iy = 97.8 mm4/m1 * 106
g = 33 kg/m2
Rv,z,k = 45 kN/m1
Rm,y,k = 42.7 kNm/m1
Rv,z,d,SIA = 39.3 kN/m1
Rm,y,d,SIA = 25.3 kNm/m1
An = 82`000 mm2/m1
Iy = 220.4 mm4/m1 * 106
g = 39 kg/m2
Rv,z,k = 63 kN/m1
Rm,y,k = 70.5 kNm/m1
Rv,z,d,SIA = 54.9 kN/m1
Rm,y,d,SIA = 42.2 kNm/m1
An = 94`800 mm2/m1
Iy = 404.7 mm4/m1 * 106
g = 45 kg/m2
Rv,z,k = 80 kN/m1
Rm,y,k = 102.2 kNm/m1
Rv,z,d,SIA = 70.2 kN/m1
Rm,y,d,SIA = 61.8 kNm/m1
Esthétique
easy - Qualité apparente signée LIGNATUR. BLC N de même qualité (qualité apparente) conforme à la notice sur le bois lamellé-collé de l’Association Studiengemeinschaft Holzleimbau e.V.
Isolation thermique
- Hauteur 110 mm, isolation en fibres de bois: Valeur U = 0,61 W/m2 K
- Hauteur 150 mm, isolation en fibres de bois: Valeur U = 0,43 W/m2 K
- Hauteur 190 mm, isolation en fibres de bois: Valeur U = 0,33 W/m2 K
Résistance à la transmission thermique: Rsi = 0.13 m² K/W | Rse = 0.04 m² K/W
Valeurs Lambda: λ Bois de résineux = 0,130 W/mK
Valeurs Lambda: λ Fibres de bois = 0,040 W/mK
Des bandes d’isolation
Des bandes d’isolation correspondantes sont disponibles en rouleaux auprès du revendeur spécialisé.
Installations
Presque tous les luminaires peuvent être utilisés sur des matériaux de construction combustibles comme le bois (LIGNATUR). Les luminaires qui ne répondent pas aux normes doivent porter un label spécial selon EN 60598-1:2008.
