Nutzen Sie den LIGNATUR-Konfigurator, um das ideale Decken- oder Dachelement für Ihr Bauvorhaben zu bestimmen. Beim Start des LIGNATUR-Konfigurators wird zunächst ein Standardelement angezeigt. Die definitive Elementhöhe wird später anhand der Spannweite Ihres Projekts bestimmt. Im Mega-Menü oben links finden Sie Anwendungsbeispiele, die Ihnen zur Inspiration dienen.

Schule/Kita: Im Schulhausbau verwenden wir oft ein 36 cm hohes Akustik Deckenelement, das Spannweiten bis zu 8 Metern überbrückt. Es bietet einen Feuerwiderstand von REI60 oder sogar REI90, und erfüllt somit die hohen Anforderungen an eine Brandschutz Holzdecke.

Mehrfamilienhaus: Hier empfehlen wir den im Holzbau bewährten Bodenaufbau mit Splitt, Trittschalldämmung und Estrich. Für optimale Schalldämmung im Tieftonbereich können Schallschutztilger direkt in die Hohlkastendecke integriert werden.

Bürobau: Die Bürodecke kann in Kombination mit einem Hohlboden optimal an die Anforderungen moderner Arbeitswelten angepasst werden.

Sporthalle oder Hallenbad: Hier schlagen wir ästhetische und schallabsorbierende Dachelemente vor. Die wenigen elektrischen Installationen können dabei in vorbereiteten Installationskanälen geführt werden, während der Dachaufbau inklusive Dampfsperre darüber angeordnet wird.

Einfamilienhaus und Sanierung: Für kleinere Bauvorhaben eignen sich leichte Trockenaufbauten. Speziell für die Sanierung und die manuelle Montage wurde das nur 20 cm breite Kastenelement entwickelt.

Während der Konfiguration können Sie zwischen Flächen- und Kastenelementen wählen. Mit der Funktion „Resett“ kehren Sie jederzeit zum Standardelement zurück. Der Konfigurator schlägt automatisch die ideale Lösung vor, falls keine spezifischen Anpassungen vorgenommen werden.

Zusätzliche Funktionen und Gestaltungsmöglichkeiten:

Für die Erhöhung des Feuerwiderstandes wählen Sie im Menü rechts unter Feuerwiederstand REI30, REI60 oder REI90. Sie sehen im Bild für den Feuerwiderstand R ist die untere Beplankung massgebend, während die Fugendämmung zwischen den Elementen zur Einhaltung von EI30, EI60 oder EI90 beiträgt.

Ästhetik: Sie können zwischen einer naturbelassenen, einer lichtgeschützten oder einer weiss lasierten Oberfläche wählen.

Unter Schallschutz können Sie Schallschutztilger oder 50 kg/m² Splitt auswählen. Oft wird der geforderte Schallschutz bereits mit dem gewählten Bodenaufbau ohne Befüllung der Deckenelemente erreicht. In Kombination mit 50 kg/m² Splitt bietet der Estrich kombiniert mit Hohlboden eine ideale Lösung für Schallschutz Holz im Bürobau.

Unter Akustik steht Ihnen eine breite Palette von Akustikuntersichten zur Verfügung. Speziell sind die Holz Akustikplatten mit dynamischem Design.

Gebäudestabilität: Zur Ausbildung der Deckenfläche als statische Scheibe kommt oft der Schubstahl in Kombination mit den nötigen Verschraubungen und den Deckauflagern zum Einsatz. Alternativ sind auch bauseitig verlegte OSB-Platten möglich.

Haben Sie das ideale Element für Ihr Bauvorhaben konfiguriert, können Sie über die Infoboxen die dazu passenden zusätzlichen Details abrufen.

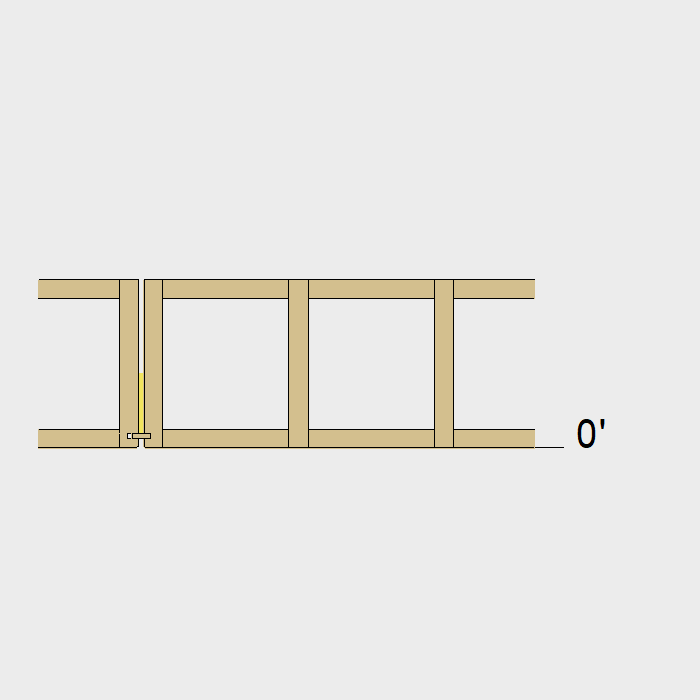

Unter Statik die Links zur Vorstatik des konfigurierten Aufbaus und zum Kennwertrechner. Die Infobox Referenzen verschafft Ihnen den Zugriff auf Projekte, die bereits mit derselben Akustikuntersicht realisiert wurden. In Feuerwiderstand finden Sie eine Zeichnung des tragfähigen Restquerschnittes nach 30, 60 oder 90 Minuten Brandeinwirkung. Immer ohne Einbrand in den Hohlraum. Unter Ästhetik steht Ihnen die Textur, ein Bild zur Visualisierung der gewählten Deckenuntersicht für Ihr 3D Model zur Verfügung. Ökologie führt Sie zu den Zertifikaten und zur Produktökologie. Schallschutz verbindet Sie mit dem passenden Schalldämmmessprotokoll. Raumakustik zeigt Ihnen die Absorptionswerte des ausgewählten Akustiktyps. Wärmeschutz hilft Ihnen den U-Wert zu ermitteln und «Das Element» bietet Ihnen die gewählten Querschnittszeichnungen in allen Höhen an.

Ein Klick auf „Zur Beratung“ öffnet eine E-Mail-Vorlage, die Ihre Konfiguration sowie zusätzliche Angaben enthält. Unser Team steht Ihnen gerne für eine persönliche Beratung zur Verfügung.
