LIGNATUR-Elemente sind CE-gekennzeichnet und nach Europäischer Technischer Zulassung ETA-11 / 0137, Euronorm und nationalen Normen rechenbar. Der genaue Nachweis der Elemente für Einfeldträger und Mehrfeldträger beschränkt sich auf die Kontrolle der Momente, Querkräfte und Durchbiegungen.

Kennwert-Rechner / Statik Einfeldträger

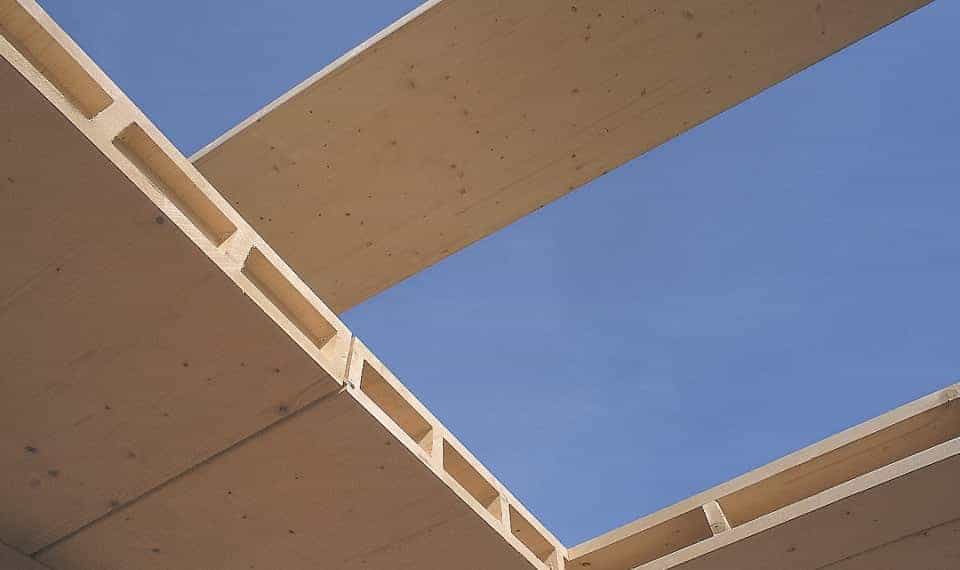

Querschnittswiderstände

Lädt ...

Kennwert-Rechner

Feuerwiderstand

Feuerwiderstand REI30

Feuerwiderstand REI60

Feuerwiderstand REI90

Schallschutz

Schallschutz 50kg/m2 Splitt

Schallschutz silence12

Wärmeschutz

Wärmeschutz mit Mineralfaser

Wärmeschutz mit Holzfaser

Raumakustik

Akustik Typ 1

Akustik Typ 2

Akustik Typ 3

Akustik Typ 3.1

Akustik Typ 5

Akustik Typ 5.1

Akustik Typ 6

Akustik Typ 6.1

Akustik Typ 8

Akustik Typ 8.1

Akustik Typ 9

Akustik Typ 9.1

Akustik Typ 1 dynamisch

Akustik Typ 2 dynamisch

Akustik Typ 3 dynamisch

Akustik Typ 3.1 dynamisch

Akustik Typ 5 dynamisch

Akustik Typ 5.1 dynamisch

Akustik Typ 6 dynamisch

Akustik Typ 6.1 dynamisch

Akustik Typ 8 dynamisch

Akustik Typ 8.1 dynamisch

Akustik Typ 9 dynamisch

Akustik Typ 9.1 dynamisch

Elementtyp

Elementtyp Flächenelement t = 31

Elementtyp Flächenelement t = 40

Elementtyp Kastenelement LKE

Elementhöhe

Elementhöhe 120 mm

Elementhöhe 140 mm

Elementhöhe 160 mm

Elementhöhe 180 mm

Elementhöhe 200 mm

Elementhöhe 220 mm

Elementhöhe 240 mm

Elementhöhe 260 mm

Elementhöhe 280 mm

Elementhöhe 300 mm

Elementhöhe 320 mm

Elementhöhe 360 mm

Nach Auswahl über das Dropdown-Menü werden die berechneten Kennwerte angezeigt. Die Formeln dazu entnehmen Sie der Übersicht Formeln. Die Widerstandswerte sind in Abhängigkeit der Holzfestigkeit C24 nach ETA 11/0137 gerechnet. Die Visualisierung Ihrer Auswahl ist vereinfacht. Sie geht nicht auf die Elementhöhe und nicht auf den Akustiktyp ein.

Statik EinfeldträgerÜbersicht Formeln

Parameter

h = - mm
b = - mm
d = - mm
tiii = - mm
tii = - mm
ti = - mm
bo = - mm
bu = - mm
hi = - mm
ϱHolz = - kN/m3
ϱIsolation = - kN/m3
ϱAbsorber = - kN/m3

Querschnittswerte

Aw = - mm2
Iy = - mm4 * 106
g = - kg/m2
Aw,fi = - mm2
Iy,fi = - mm4 * 106

Widerstandswerte

Rv,z,k = - kN/m1
Rm,y,k = - kNm/m1
Rv,z,d = - kN/m1
Rm,y,d = - kNm/m1

Sicherheitsbeiwerte

Kmod = -
γM = -
Kfi = -
γfi = -

Widerstandswerte im Brandfall

Rv,z,k,fi = - kN/m1
Rm,y,k,fi = - kN/m1
Rv,z,d,fi = - kN/m1
Rm,y,d,fi = - kN/m1

Lädt ...

Statik Einfeldträger

Ermitteln Sie mit den oben bestimmten Kennwerten die maximale Spannweite. Wir empfehlen für die maximale Durchbiegung bei Mehrfamilienhaus-, Schulhaus-, und Bürodecken mit Bodenaufbauten = 200 kg/m2 die maximale Anfangsdurchbiegung ≥ l/475 zu wählen, bei Galeriedecken ohne Aufbau und Einfamilienhäuser mit leichten Trockenaufbauten ≥ l/600 bei begehbaren Dächern ≥ l/500 und bei Flachdächern ≥ l/400.

 kN/m2
 kN/m2
 kN/m2
 kN/m2

Anfangsdurchbiegung

l/350

l/400

l/450

l/475

l/500

l/550

l/600

Υg = 1.35Υg,A = 1.00Υq = 1.50ψ2 = 0.60
Kennwerte-RechnerFormeln Nachweise
Tragfähigkeit My,d = - kNm≤RM,y,d = - kNm
  Vz,d = - kN≤RV,z,d = - kN
Gebrauchstauglichkeit winst = - mm≤l/-
Tragfähigkeit im Brandfall My,d,fi = - kNm≤RM,y,d,fi = - kNm
  Vz,d,fi = - kN≤RV,z,d,fi = - kN
Resultat Maximal mögliche Spannweite l = - m

Dlubal Datenbank

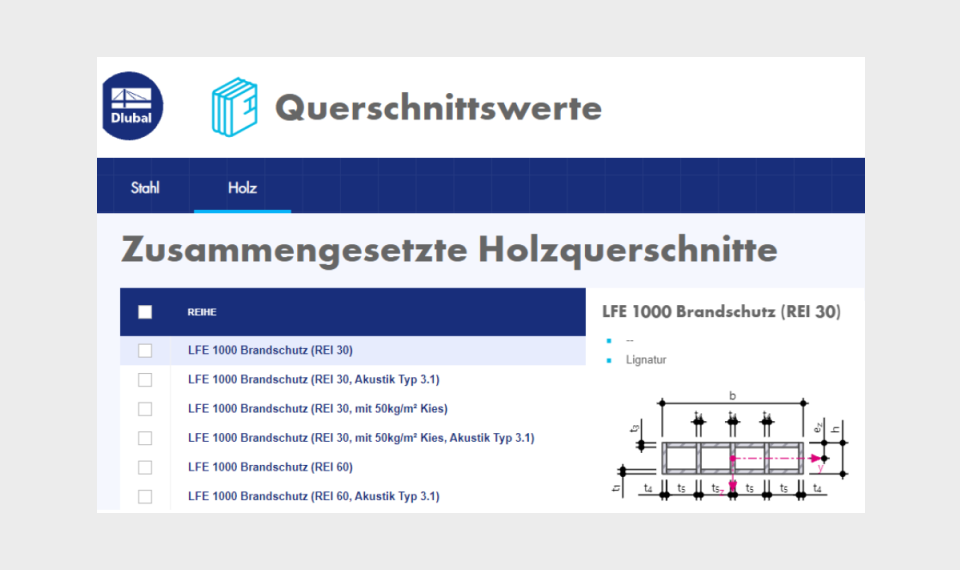

Das Dlubal Statikprogramm bietet in Ihrer Datenbank viele LIGNATUR-Kennwerte zur statischen Bemessung unserer LIGNATUR-Decken- und Dachelemente. Besten Dank für die Aufnahme von LIGNATUR in die Dlubal Datenbank.

Querschnittswerte LIGNATUR



Querschnittswerte

Statische Verstärkung

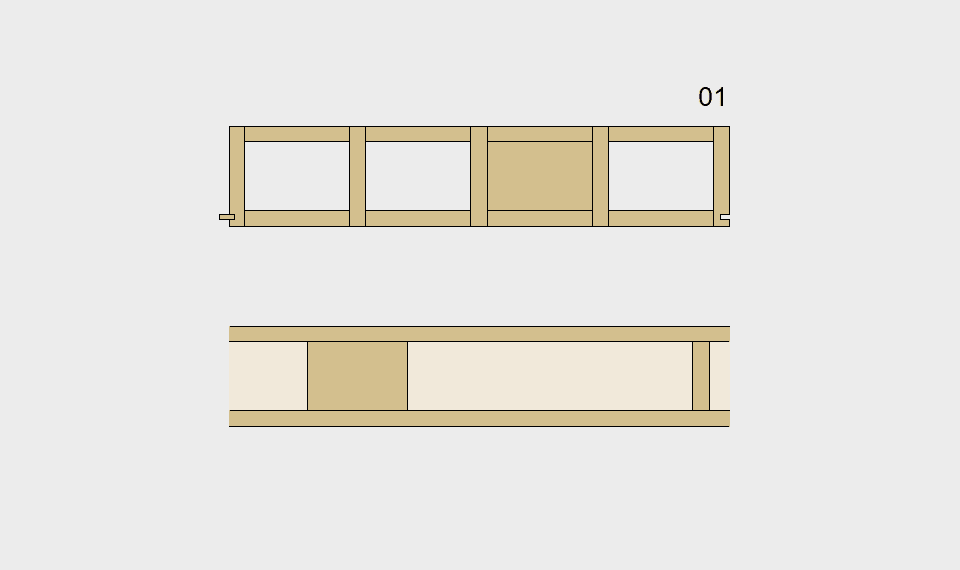

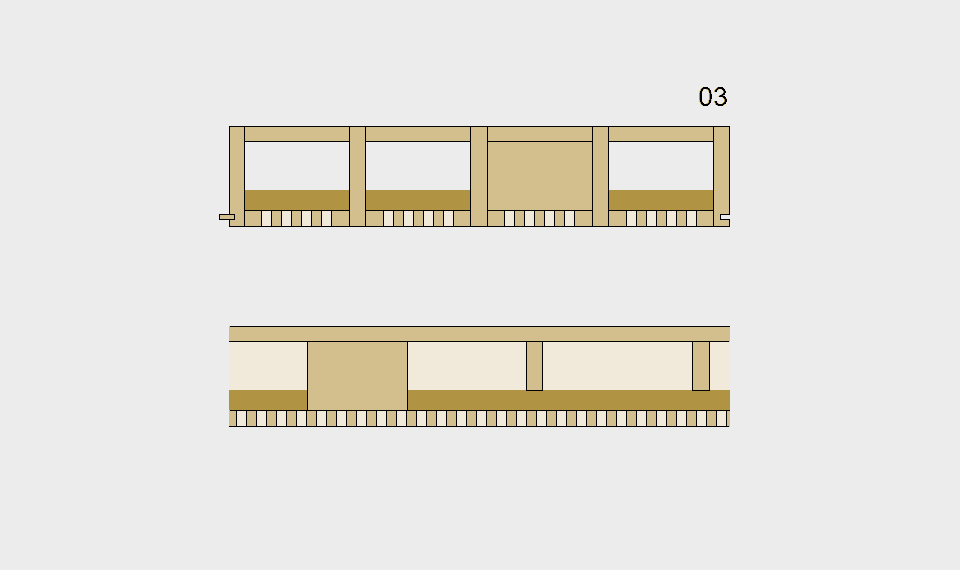

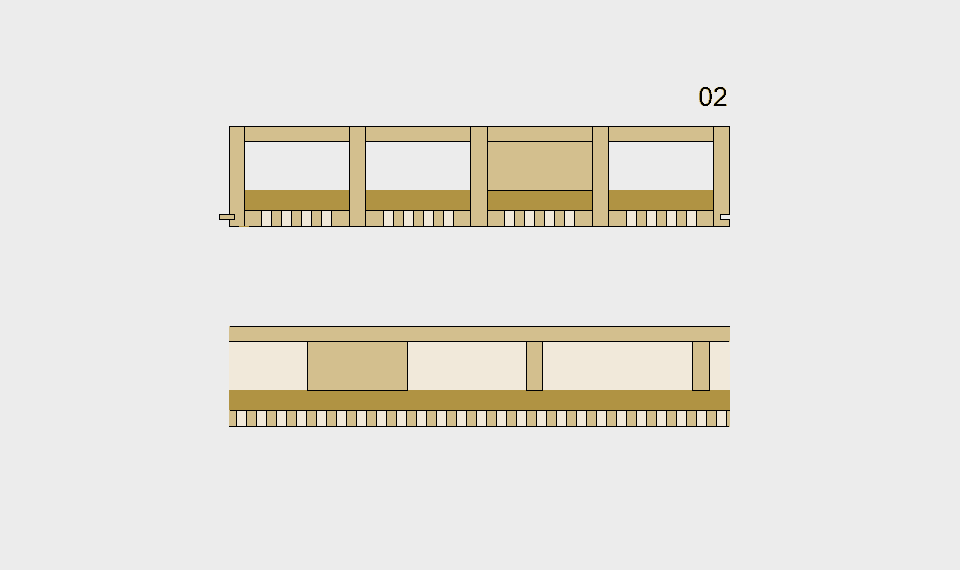

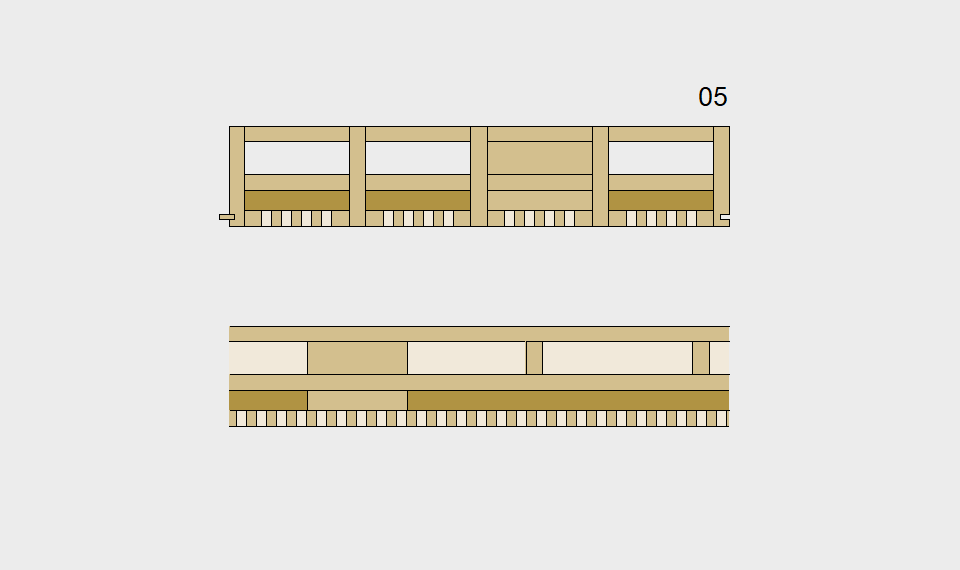

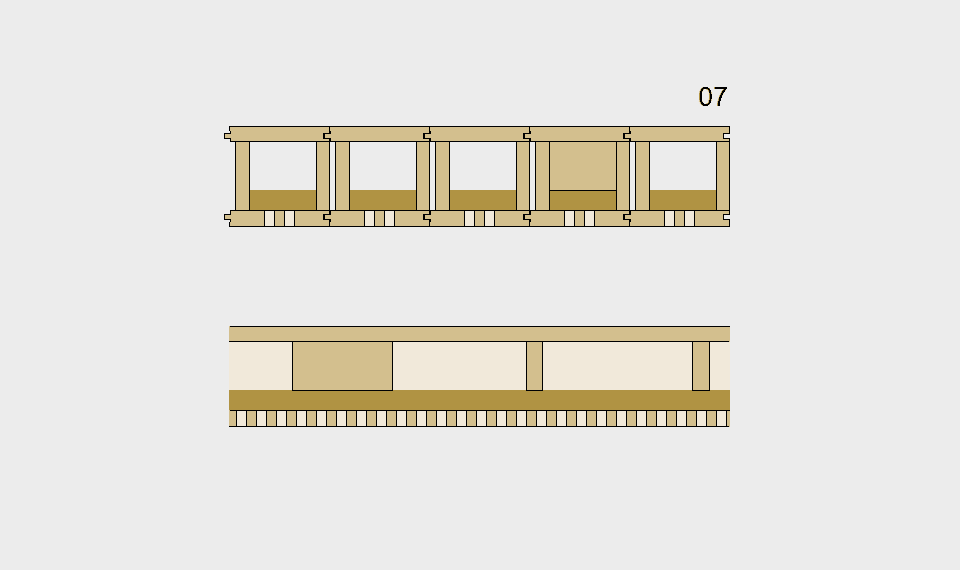

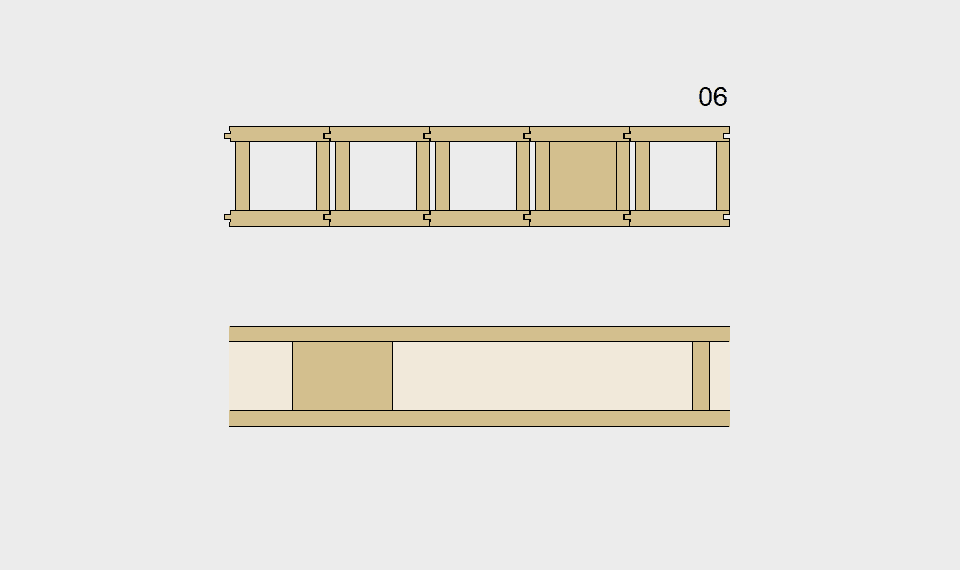

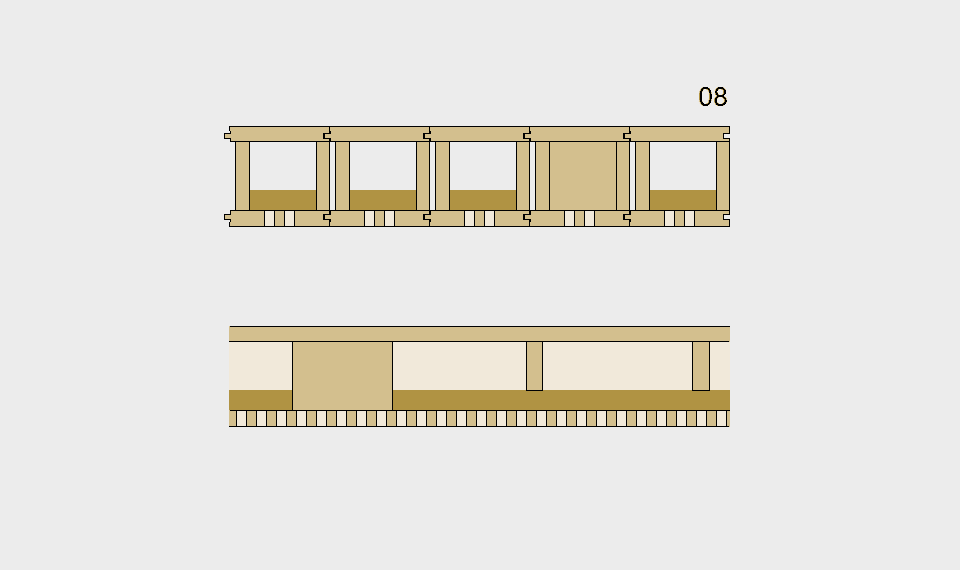

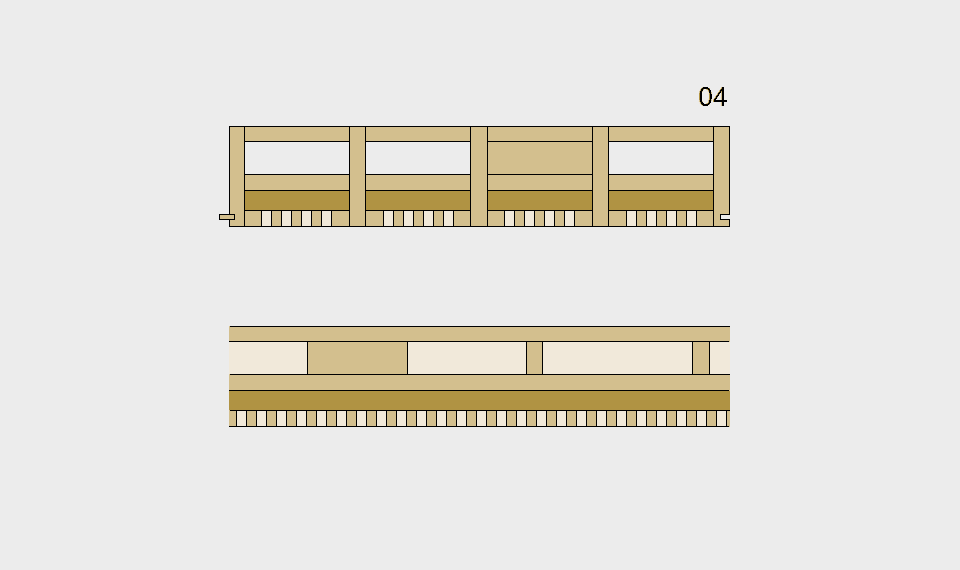

Zur statischen Verstärkung führen wir die LIGNATUR-Elemente lokal massiv aus.

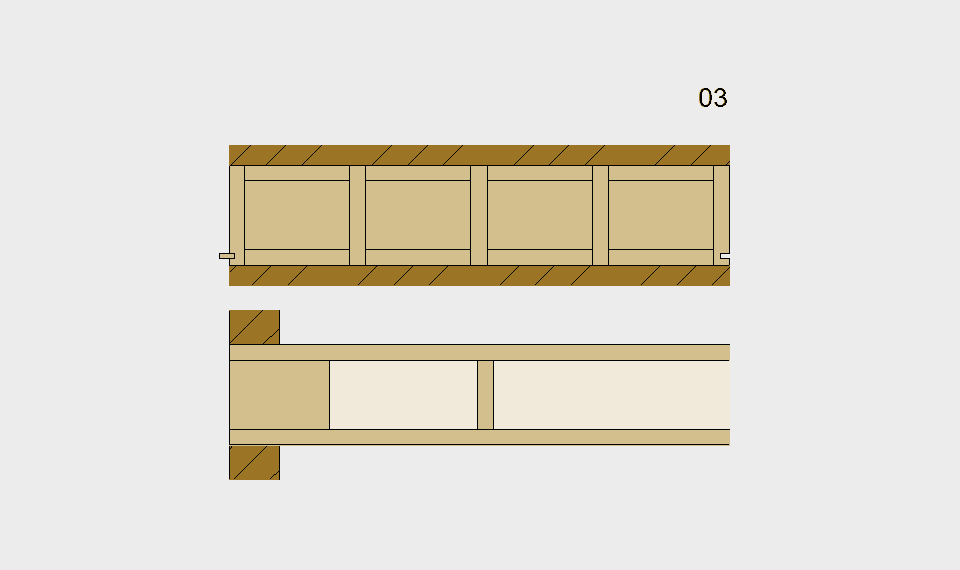

Statische Verstärkung am Auflager

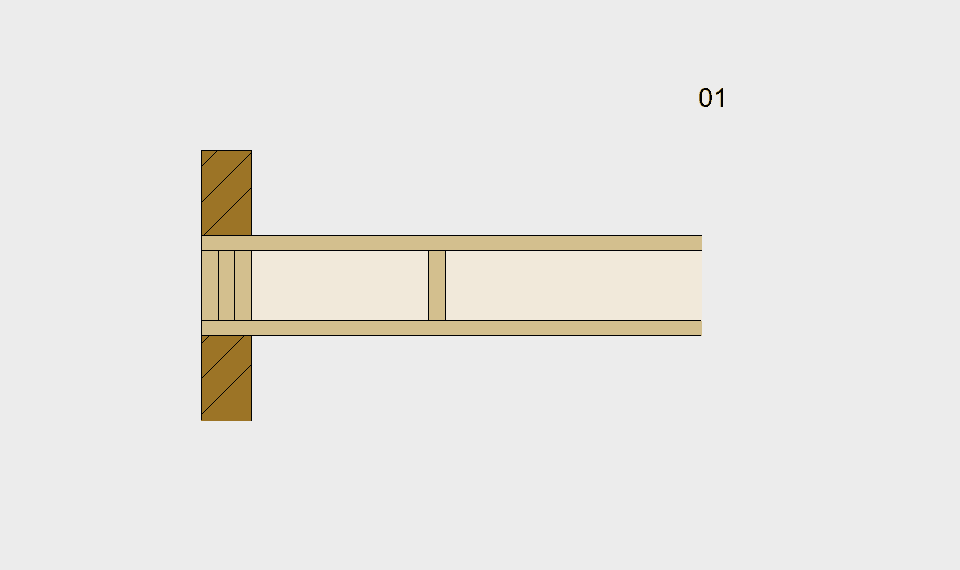

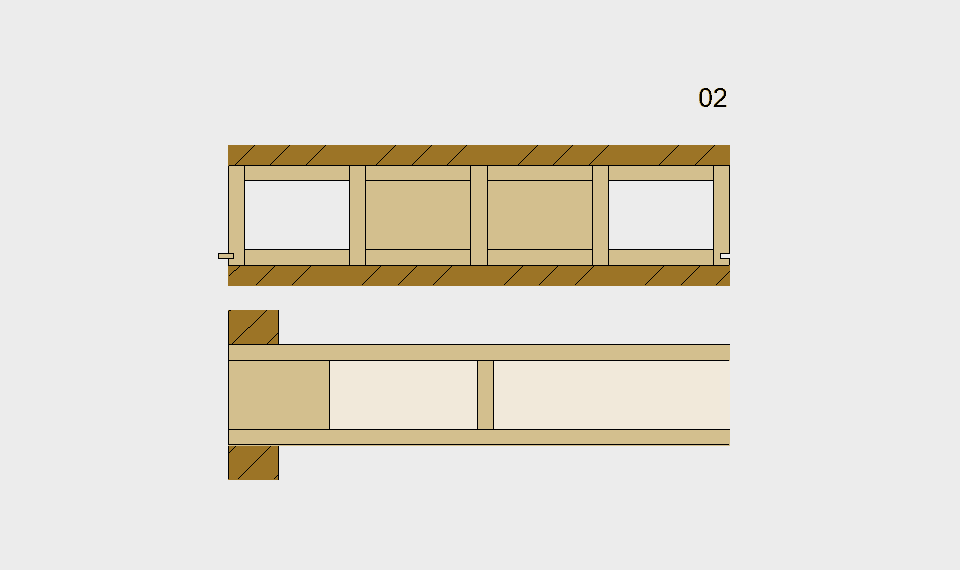

Am Auflager empfehlen wir als erstes eine statische Verstärkung über drei Querstege in den Hohlkammern. Ist das nicht ausreichend, wird die Kammer lokal massiv ausgeführt. Meist reichen zwei Kammern.
