Statik Wechsel aus Holz
-
100
120
160
200
240
m
kN/m
kN/m
-
≤ l/300
≤ l/350
≤ l/400
≤ l/450
≤ l/500
-
≤ l/250
≤ l/300
≤ l/350
Nach Ihrer Wahl und Eingabe wird die minimale Querschnittshöhe bemessen. Sie gilt für einen Brettschichtholzwechsel GL 24h verwendet in der Nutzungsklasse 1. Zusätzlich erhalten Sie die Ausnutzungsgrade Biegung und Schub und die resultierenden Durchbiegungen winst und wfin.
γg = 1.35γq = 1.5ψ2 = 0.3kdef = 0.6γm = 1.3kmod = 0.8ρHolz = 4.7 kN/m3
Kein Resultat
| Höhe h | - mm |
| Eigengewicht gk,Wechsel | - kN/m |
| Auflagerkraft Ad | - kN |
| Ausnutzung Biegung | - |
| Ausnutzung Schub | - |
| Durchbiegung winst | - mm = l/- |
| Durchbiegung wfin | - mm = l/- |

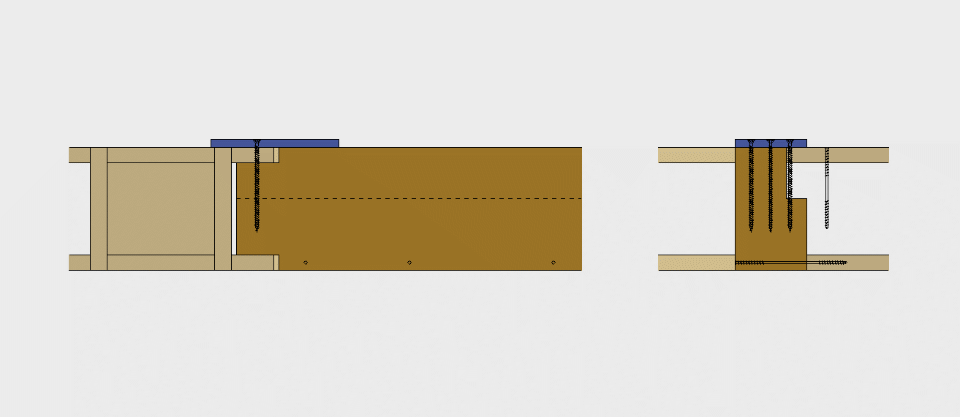

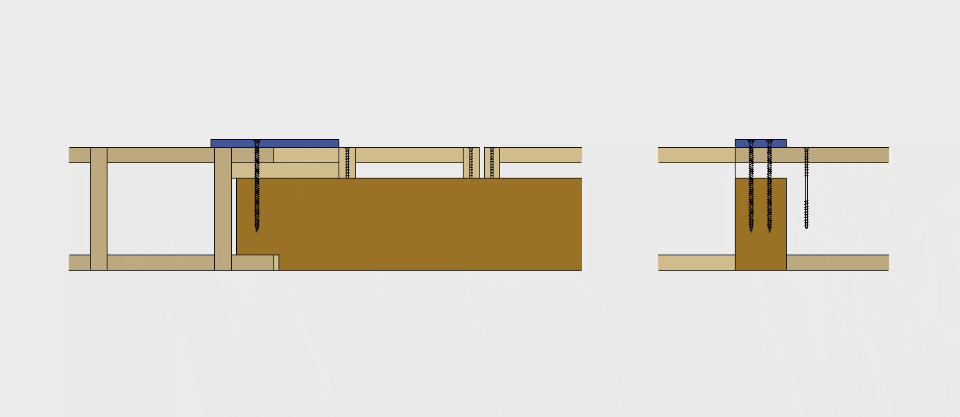

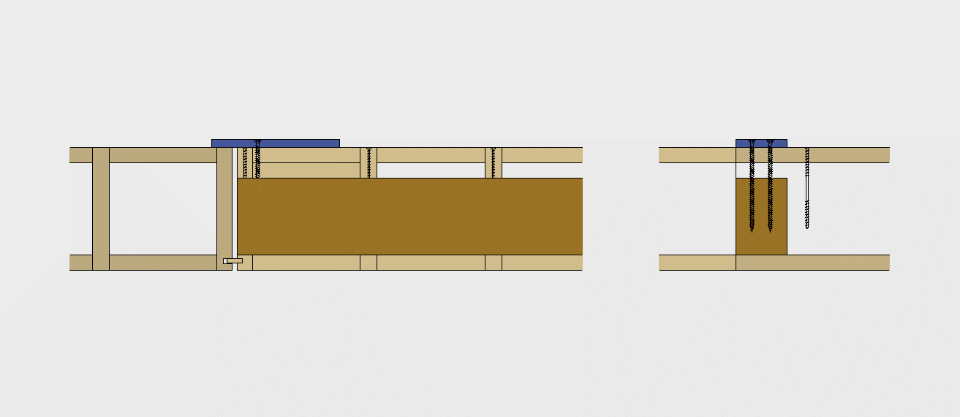

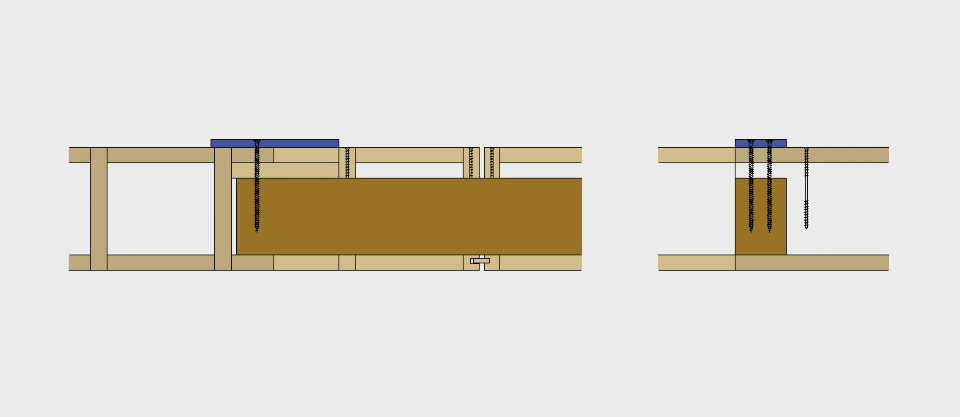

Anschluss Wechsel mit Wechselblech

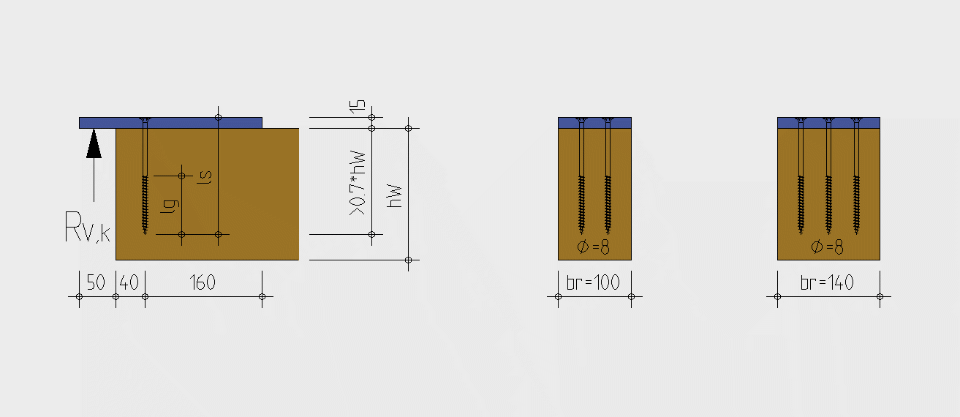

Die Tragfähigkeit des Brettschichtholz-Anschlusses mit Stahlblech ist in der folgenden Übersicht dargestellt.
Blechbreite br = 100 mm
- RV,k = 6.9 kN mit SPAX Ø 8 mm, ls = 100 mm, lg = 57 mm
- RV,k = 8.5 kN mit SPAX Ø 8 mm, ls = 120 mm, lg = 70 mm
- RV,k = 9.7 kN mit SPAX Ø 8 mm, ls = 140 mm, lg = 80 mm
- RV,k = 19.3 kN mit SPAX Ø 8 mm, ls = 160 mm, lg = 160 mm
Blechbreite br = 140 mm
- RV,k = 9.9 kN mit SPAX Ø 8 mm, ls = 100 mm, lg = 57 mm
- RV,k = 12.2 kN mit SPAX Ø 8 mm, ls = 120 mm, lg = 70 mm
- RV,k = 13.9 kN mit SPAX Ø 8 mm, ls = 140 mm, lg = 80 mm
- RV,k = 27.9 kN mit SPAX Ø 8 mm, ls = 160 mm, lg = 160 mm
